HIWIN上银 FDI HIWIN滚珠丝杠简
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 双螺母内循环型FDI
- 类型:
- 属性: HIWIN上银 FDI HIWIN滚珠丝杠简，-HIWIN上银 FDI HIWIN滚珠丝杠简-HIWIN上银 FDI 上银滚珠丝杠定做 上银滚珠丝杆结构图是一种机械传动装置的示意图，用于清晰地表达和解释该装置的构造和工作原理。银滚珠丝杆作为装置的核心部件，由金属材料制成，具有高强度和耐磨损的特性。滚珠则是通过滚动在滚珠丝杆和导轨之间来完成运动传递的。该结构图展示了滚珠丝杆的精确制造尺寸和组装方式，包括滚珠的位置和数量，丝杆的螺纹和导轨的形状等。通过这个结构图，人们可以清楚地了解到滚珠丝杆结-HIWIN上银 FDI HIWIN滚珠丝杠简--HIWIN上银 FDI HIWIN滚珠丝杠简-

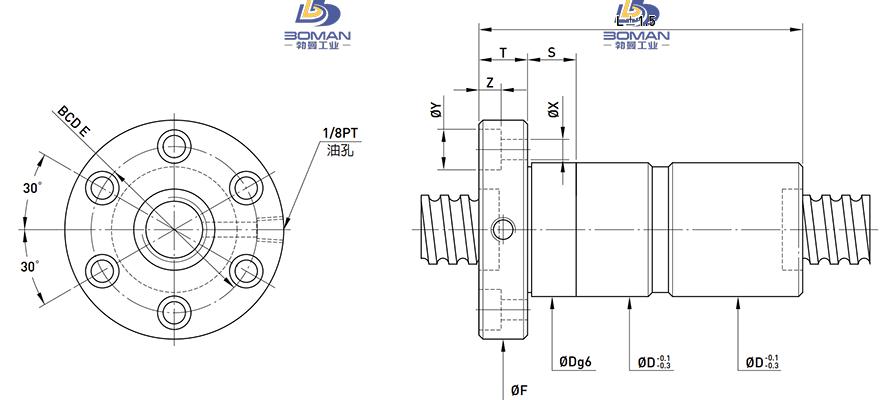

HIWIN上银 FDI HIWIN滚珠丝杠简 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 80 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 74.91 |
|
| 滚珠节圆直径 | 81.4 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 99-105 |
|
| 法兰直径 | 152 |
|
| 螺母长度 | 172 |
|
| 螺母安装 | PCD | 127 |
| 额定动负载 | CaN | 5559 |
| 额定静负载 | C0aN | 21118 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | 20 |
|
| 法兰安装孔通孔直径 | 14 |
|
| 法兰安装孔沉孔直径 | 20 |
|
| 法兰安装孔沉孔深度 | 13 |
|
| 轴向刚度 | KNm | 190 |
HIWIN上银 FDI HIWIN滚珠丝杠简此型号部分数据来源于NSK W2505P-45Z-C3Z5 贵州nsk开闭模丝杠现货供应
